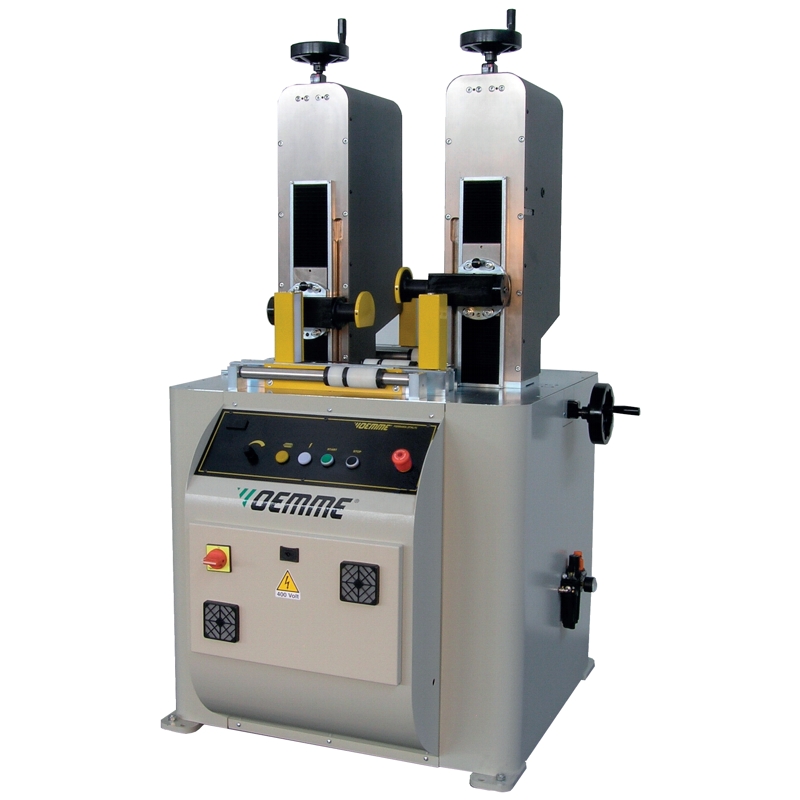

AS-140 Z  Manual Knurling Machine for thermal break profiles

AS-140 Z
Machine à moleter manuelle pour profilés à bris thermique.

Caractéristiques

  • Fraises en acier pour chaque type de profilé en extrusion d’aluminium.
  • Rouleaux non abrasifs à changement rapide.
  • Rouleaux convoyeurs pour un chargement et déchargement facile des profilés.
  • Vitesse d'avance maximale de la barre : 80 m/min.
Demander un devis

Description

Les fraises en acier sont très résistantes à l'usure et sont disponibles dans une variété de tailles en fonction du nombre d'arêtes de coupe. Avec un réglage décimal indiqué sur le positionneur, vous pouvez moleter n'importe quel profilé en extrusion d’aluminium en ajustant le mouvement transversal de la tête mobile et le mouvement vertical de manière indépendante sur les deux têtes. En inclinant les têtes de +/- 10°, vous pouvez changer la position de travail des fraises.
Le système de guidage de cette machine, spécialement conçue pour les profilés d’aluminium avec bris thermique, est géré par des rouleaux à changement rapide en matériau non abrasif. Cela permet à la machine de supporter des profilés d’aluminium qui ne sont pas parfaitement droits, grâce à leur flexibilité structurelle. Les convoyeurs à rouleaux permettent un chargement et un déchargement plus facile des profilés d’aluminium.

Fiche technique


  • Deux moteurs triphasés 0,55 kW – 400 V – 50 Hz.
  • Dimensions (haut. X long. X larg.) : 1610 mm x 1150 mm x 1040 mm.
  • Un dispositif de sécurité sur l'assemblage de la fraise empêche la surcharge des pièces mécaniques.
  • Pression de fonctionnement : 7 Bars.
  • Vitesse d'avance de la barre (réglable par onduleur) : de 50 m/min à 80 m/min.
  • Diamètre de la fraise à moleter : 80 mm.
  • L'angle d'inclinaison de la fraise : +/- 10°.
  • Poids de la machine : 430 Kg.

Un seul appareil de contrôle permet de régler la fraise transversale de la machine, tandis que la fraise verticale peut être réglée par deux dispositifs de commande indépendants, tous deux équipés d'un positionneur décimal.

L'équipement standard comprend :

  • Trousse de rouleaux standard en polymère pour le support des profilés.
  • Une paire de fraises à moleter Ø 80 mm.
  • Schéma d'installation pour chaque profilé.
  • Manuel d'entretien et d'installation.
  • Clés de service.

Accessoires supplémentaires :

  • Trousse de rouleaux spéciaux en polymère.
  • Fraises à moleter spéciales.
  • Support latéral des profilés d’aluminium.
