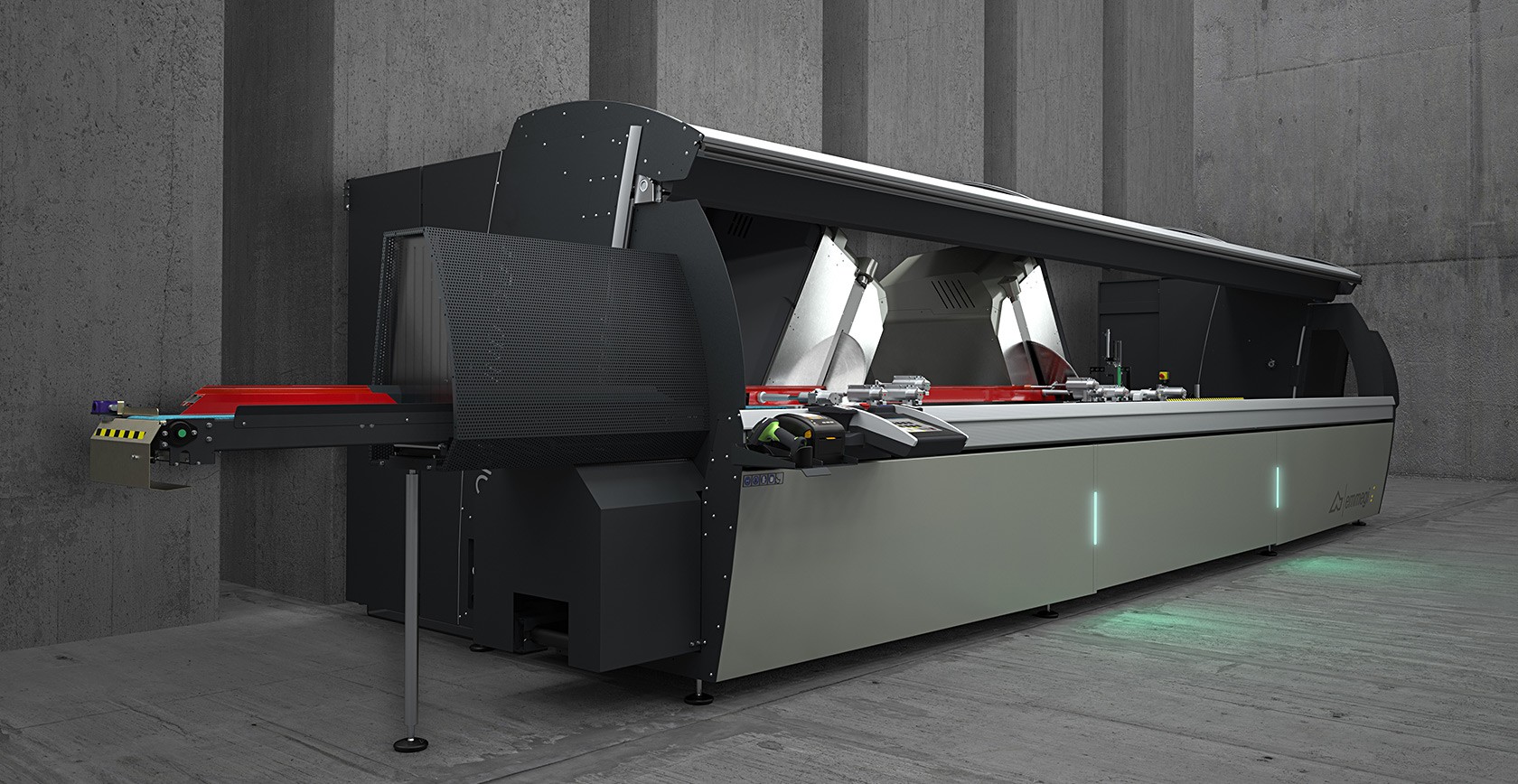

PRECISION COMPOUND CUT
ALUMINUM SCIE DOUBLE TÊTE
Description
Scie double tête à 9 axes contrôlés comprenant le mouvement automatique de la tête mobile, la gestion électronique de deux axes de rotation des unités de coupe, l'avancement des lames et la translation verticale des unités de coupe pour maximiser la capacité d’usinage. Elle permet d'atteindre des angles de 45° (internes) à 22°30' (externes) sur l'axe horizontal et de 0 à 45° sur l'axe vertical avec une précision de coupe décimale. Les lames Widia de 600 mm peuvent avancer sur deux axes, ce qui permet d'optimiser le diagramme de coupe dans le sens vertical, de couper des profilés de plus de 500 mm de hauteur et de garantir un réglage optimal de la vitesse et de la course de sortie des lames. La version HS (High Speed) prévoit un axe X à vitesse supérieure et toutes les protections nécessaires aux usinages automatiques même non surveillés.
Fiche technique
01/

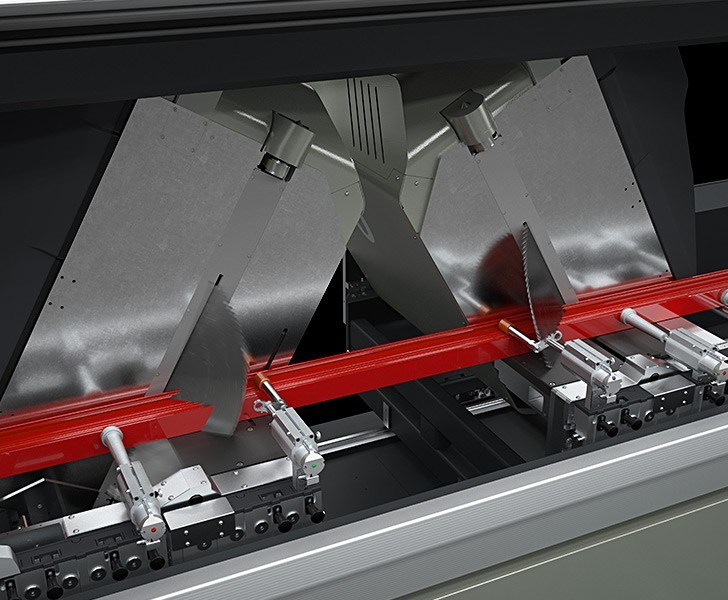

COUPE DÉBILLARDÉE
L'inclinaison de chaque tête, jusqu'à 22°30' vers l'extérieur, est obtenue au moyen d'une transmission mécanique avec motoréducteur de haute précision et moteur brushless avec encodeur absolu. L’inclinaison s'effectue au moyen d'un actionneur électrique avec vis à recirculation de billes et moteur brushless. Afin de garantir un positionnement optimal, la précision du positionnement est contrôlée en aval de la chaîne de transmission cinématique au moyen d'un encodeur rotatif absolu.
02/

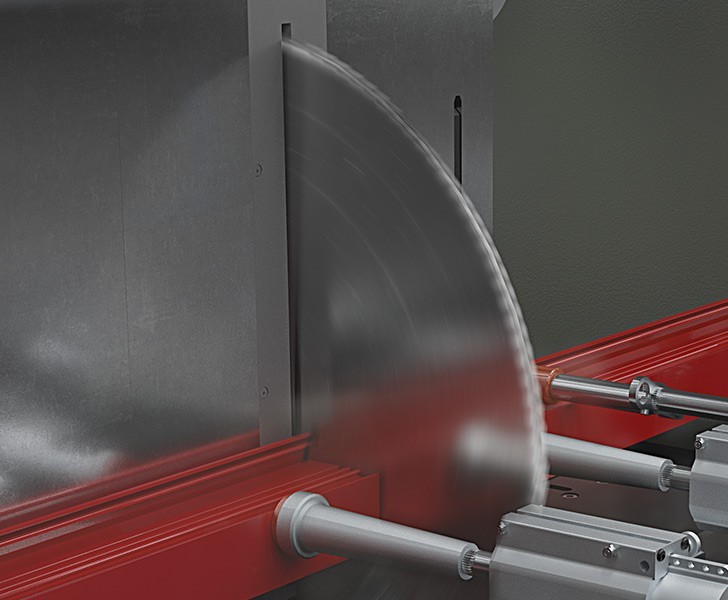

AVANCEMENT LAME SUR 2 AXES
L'avancement de la lame se fait sur deux axes. La translation verticale, associée au mouvement de sortie de la lame, augmente considérablement la taille du diagramme de coupe en hauteur, ce qui permet d'exploiter au maximum le grand diamètre de la lame. La trajectoire de l'outil est gérée par le logiciel en fonction du programme de coupe, du profilé et de l'inclinaison des têtes.
03/

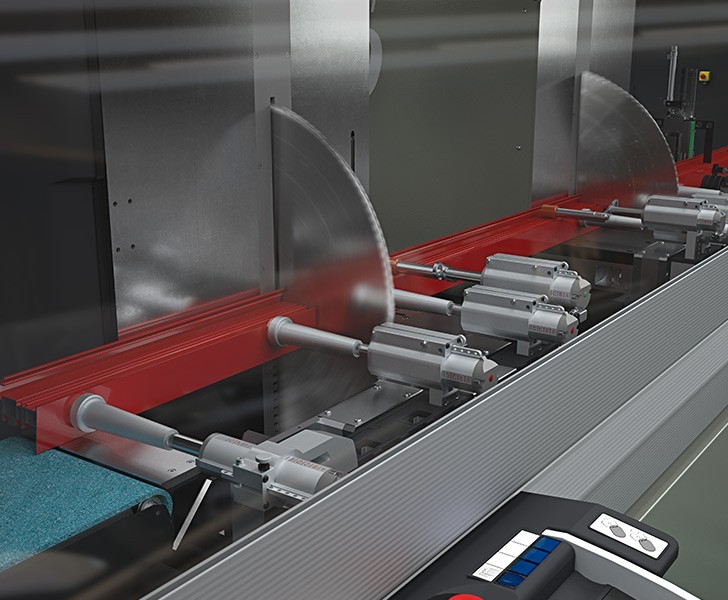

BLOCAGE DU PROFILÉ
La machine est équipée d'un système d'étaux flottant dans le sens horizontal qui permet un serrage du profilé pour la coupe extrêmement précis au moyen des presseurs horizontaux. Pour la nécessité de blocage vertical, tout particulièrement pour les coupes spéciales, un système de presseurs horizontaux est disponible, ayant fait l'objet d'un brevet et permettant de bloquer verticalement le profilé.
04/

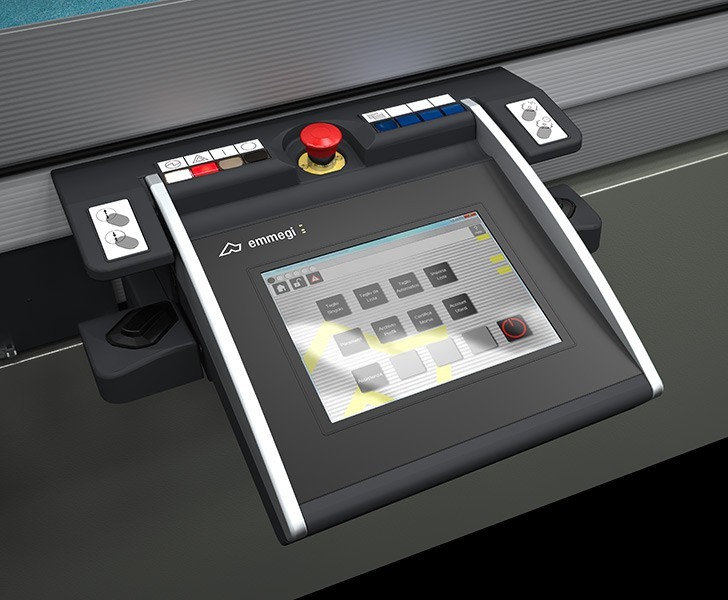

CONTRÔLE
Le panneau de contrôle, ergonomique et extrêmement avancé, utilise un écran tactile de 10,4" et un logiciel complètement personnalisé avec de nombreuses fonctions conçues spécifiquement pour cette machine en environnement Microsoft Windows®. À travers la création des listes de coupe, le cycle d'usinage est optimisé, en permettant ainsi la réduction de rebuts et la diminution des délais pour les phases de chargement/déchargeme nt des pièces.
05/

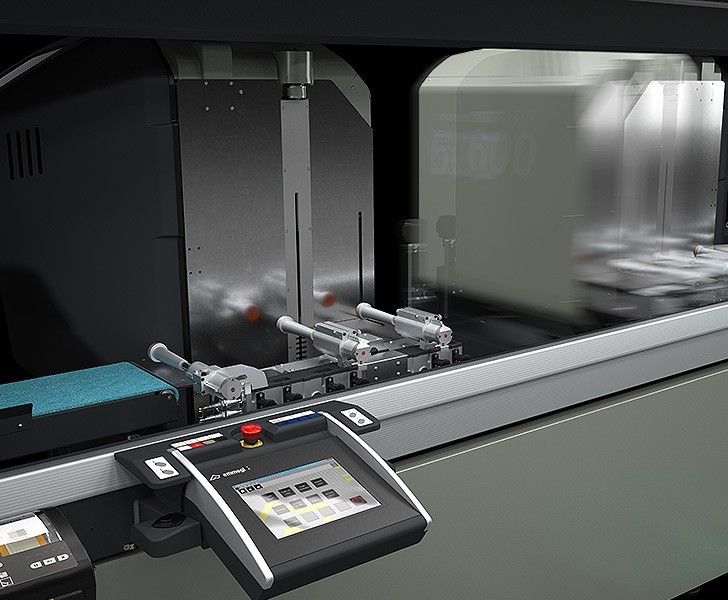

HS – HIGH SPEED
La version HS - High Speed dispose d'un axe X (positionnement tête mobile) plus rapide et elle est équipée de la protection intégrale sur les côtés et à l'arrière, pour usiner en toute sécurité tout en augmentant la productivité. Les caractéristiques de sécurité de cette version, complètement inaccessible pendant son fonctionnement, permettent d'utiliser des cycles automatiques de coupe, même sans surveillance, en offrant une opérativité maximum.
