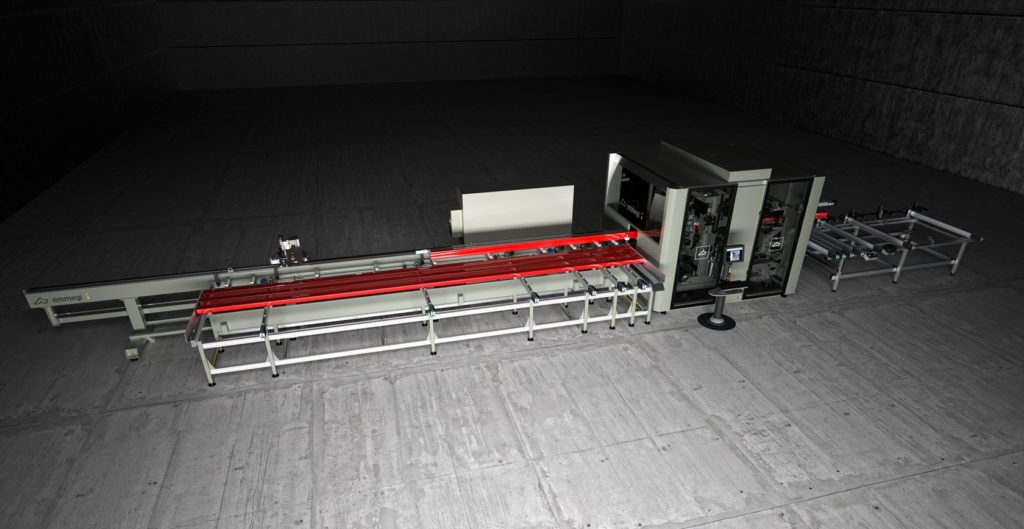

QUADRA L1 ALUMINUM CENTRES D'USINAGE CNC

Centre d’usinage à 12 axes CNC, réalisé pour effectuer les usinages de fraisage, perçage et coupe sur profi lés en aluminium. QUADRA L1 est composée d’un magasin automatique et d’un système d’alimentation à poussée pour profi lés jusqu’à 7500 mm complet de déplacement de la pince pour le blocage du profi l. Grâce au mouvement de la pince, l’alimentateur revient en position initiale en permettant simultanément au chargeur de préparer le profi lé suivant. Dans la partie centrale on trouve le module de fraisage et le module de coupe. Sur le module de fraisage à 4 axes CNC, 4 à 6 électromandrins sont installés qui permettent de travailler sur tout le contour de la pièce, quelle que soit son orientation. Le module de coupe est constitué par une lame Ø 600 mm à mouvement descendant sur trois axes CNC. QUADRA L1 comprend en outre un extracteur automatique de l’unité de coupe au magasin de déchargement. L’unité est constituée d’un magasin à chenilles transversales pour le déchargement des pièces usinées avec une longueur jusqu’à 4000 mm (7500 en option). Les unités de travail peuvent être équipées de cabine insonorisée de la partie centrale opérationnelle qui, outre à protéger l’opérateur, permet de réduire l’impact acoustique environnemental.
