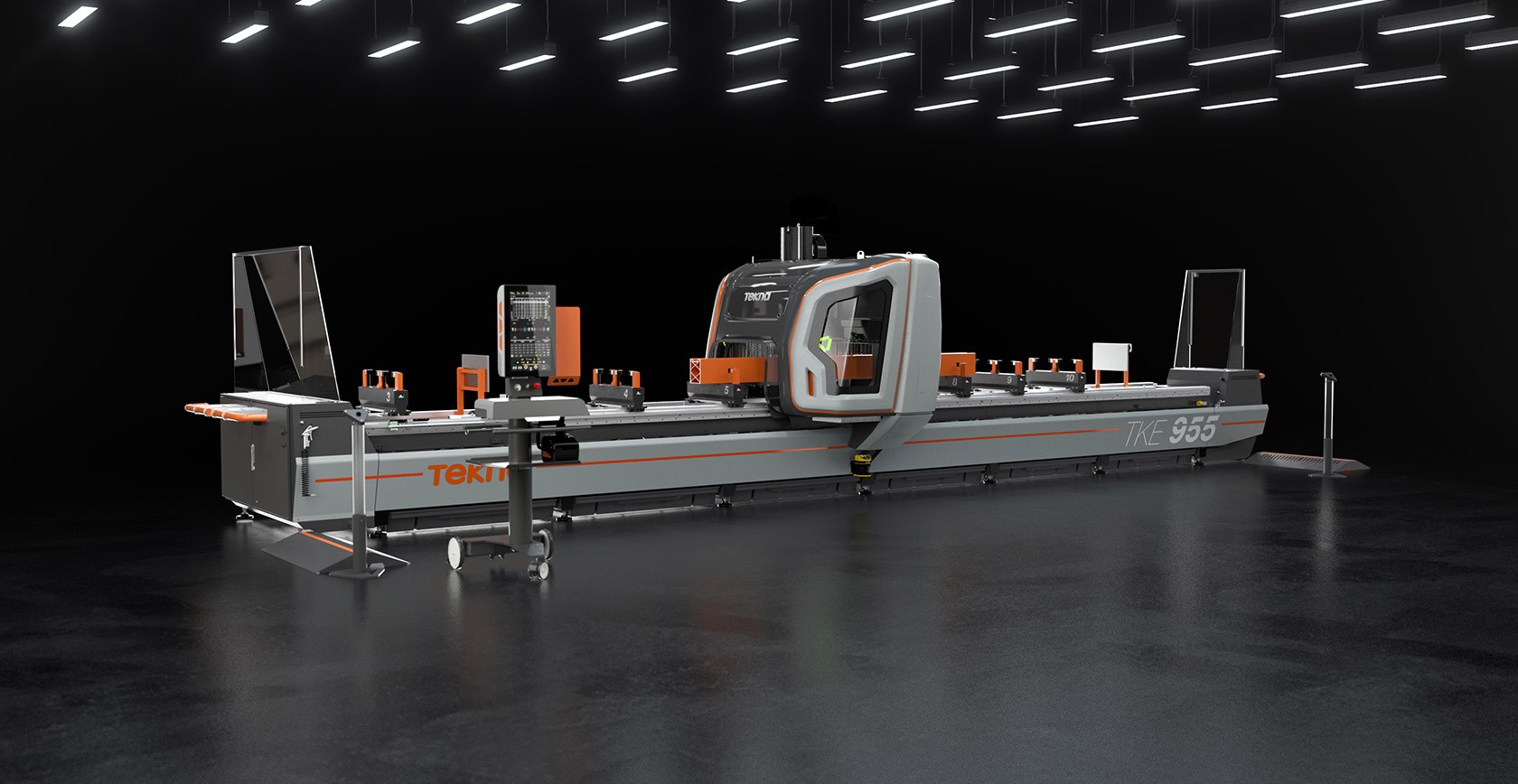

TKE 955
ALUMINUM 5 AXES CNC

Description

Centre d’usinage CNC à 5 axes, avec portique mobile, conçu pour le perçage, le fraisage et le filetage à n'importe quel angle de -90° à +90°, sur des barres ou des pièces en aluminium, PVC, alliages légers et acier jusqu'à 2 mm d'épaisseur. La section mobile de la machine est constituée d’un portique pourvu d’une motorisation double type gantry à crémaillère de précision. La cabine de protection locale, réalisée en technopolymère, a été conçue pour offrir le maximum d’efficacité, accessibilité, insonorisation et luminosité, tout en se conformant aux exigences de sécurité et ergonomie. L’opérateur dispose d’amples surfaces vitrées pour contrôler les exécutions des usinages et d’un accès aisé pendant les étapes de nettoyage et d’entretien. L'intérieur de la cabine assure l’acheminement des copeaux vers le système de collecte disponible dans le bâti. L’électrobroche avec puissance de 11 kW permet d’exécuter des usinages, même difficiles, avec d’excellents résultats au niveau de la précision et de la rapidité. Le magasin outils intégré au portique mobile peut accueillir 10 outils ; un second magasin comporte deux positions dédiées, une lame de 400 mm de diamètre et une autre de 180 mm de diamètre. Il prévoit deux modes de fonctionnement différents : le premier, en mode monozone, permet l’usinage dans une zone de travail de barres entières de longueur maximum de 7 m ; le second, en mode pendulaire, permet l'exécution de plusieurs pièces dans les deux zones de travail séparées. Dans la version avec système de déplacement des étaux sur les axes H et P, il est possible d’utiliser la machine en mode pendulaire dynamique, une méthode de travail qui réduit au minimum les temps d’indisponibilité, car elle permet la disposition automatique des étaux en temps « masqué » aux procédés d’usinage du mandrin dans la capacité d’usinage opposée. TKE 955 est équipée d'un scanner laser qui permet un contrôle d'accès extrêmement précis et avancé à l'avant de la machine, pour améliorer encore la sécurité et l'interaction opérateurmachine. En mode pendulaire, le scanner laser permet de programmer des zones d’usinage asymétriques sur l’axe X, pour usiner des pièces ayant des dimensions différentes en exploitant 4 configurations différentes, afin d’augmenter la flexibilité d’utilisation de la machine.

Laissez-nous augmenter votre productivité


Obtenez les conseils d'un expert de l'aluminium comme Ludovic

1 (844) 735-0101Planifier une rencontre

Laissez-nous augmenter votre productivité

Obtenez les conseils d'un expert en aluminium comme Ludovic

1 (844) 735-0101

Planifier une rencontre

FICHE TECHNIQUE

Obtenez un accès instantané aux spécifications en remplissant le formulaire ci-dessous

Tekna-TKE955

01/

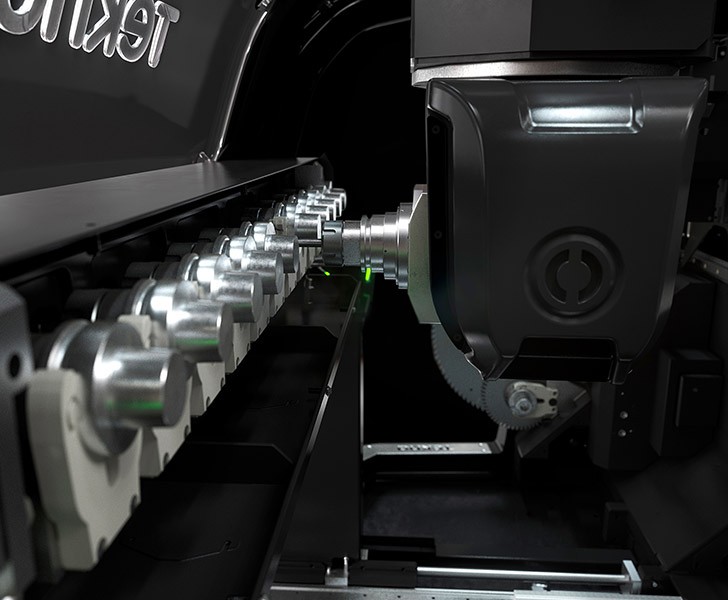

MAGASIN OUTILS

Le magasin porte-outil prévoit 10 positions côté opérateur en plus d’un magasin supplémentaire à deux places pour lames de Ø400 et Ø180 mm du côté arrière. La position du magasin, installé à bord du portique, permet de réduire au maximum les temps de changement de l'outil et d'optimiser les cycles de travail. Le logement des cônes porte-outil est séparé de la zone d'usinage afin de mieux nettoyer le magasin.
Tekna-TKE955

02/

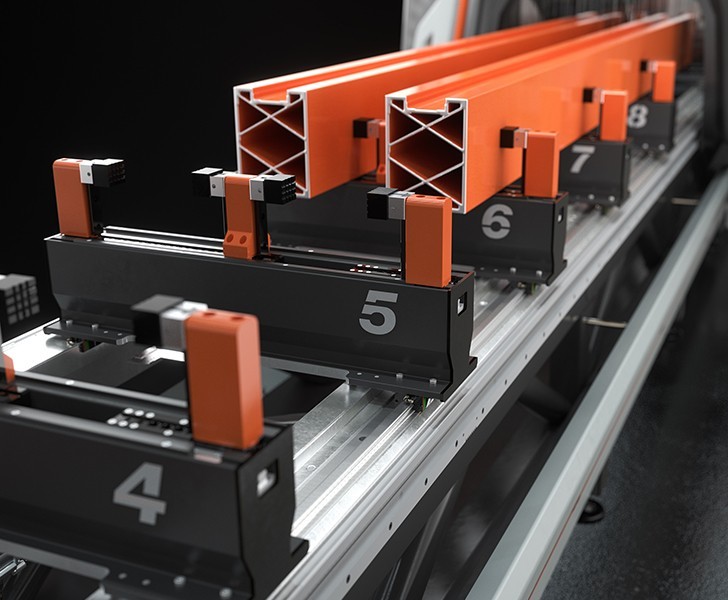

ÉTAUX ET MODE PENDULAIRE DYNAMIQUE

Le groupe étaux garantit un blocage correct et sûr des profilés en aluminium, acier et alliages légers. La structure des étaux, notamment la longue course en Y large, permet d'usiner des profilés de grandes dimensions couvrant les besoins typiques des applications industrielles et de l'huisserie. Le groupe étaux peut être configuré avec un double presseur, pour usiner deux profilés en parallèle. Dans la version HP, le positionnement des étaux est géré par les axes CNC supplémentaires. En mode pendulaire dynamique, la CNC gère simultanément le déplacement des étaux et du portique mobile dans les deux champs d'usinage distincts, ce qui permet une augmentation significative de la productivité.
Tekna-TKE955

03/

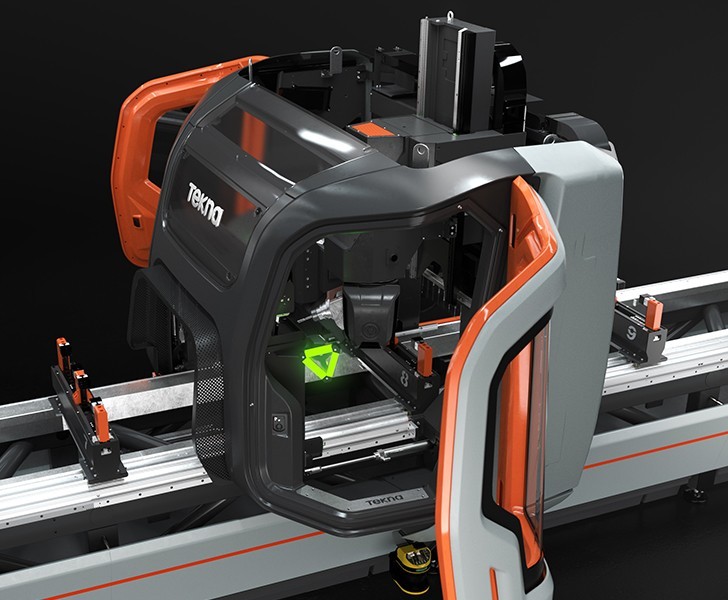

CABINE INTÉGRALE DE PROTECTION

La cabine de protection locale a été conçue pour offrir le maximum d’efficacité, accessibilité et luminosité tout en se conformant aux exigences de sécurité et d’ergonomie. Le design raffiné et innovant rend la machine unique et incomparable. L’opérateur dispose d’amples surfaces vitrées pour contrôler l’exécution des usinages et d’un large accès aux parties internes pour l’entretien et le nettoyage. La structure interne optimise le transport des copeaux et des riblons vers la partie inférieure, ce qui simplifie l'entretien et le nettoyage de tous les organes sensibles.
Tekna-TKE955

04/

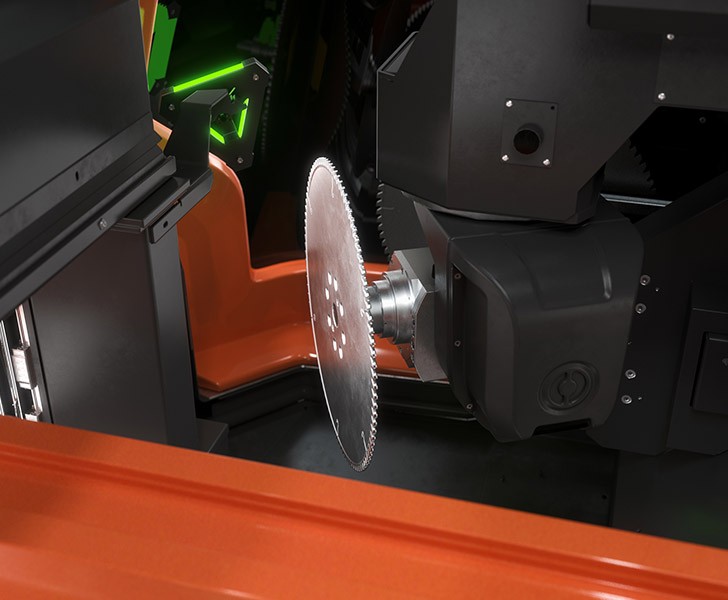

ÉLECTROTÊTE

L'électrobroche de 11 kW sur S1, avec porte-outil HSK-63F avec encodeur pour les usinages particulièrement lourds et taraudage rigide, refroidissement à eau avec unité de refroidissement permet d'exécuter des usinages même difficiles, typiques du secteur industriel. La rotation de l’électrobroche le long des axes A et C permet d'effectuer des usinages sur les 5 faces du profilé, sans devoir le repositionner
Tekna-TKE955

05/

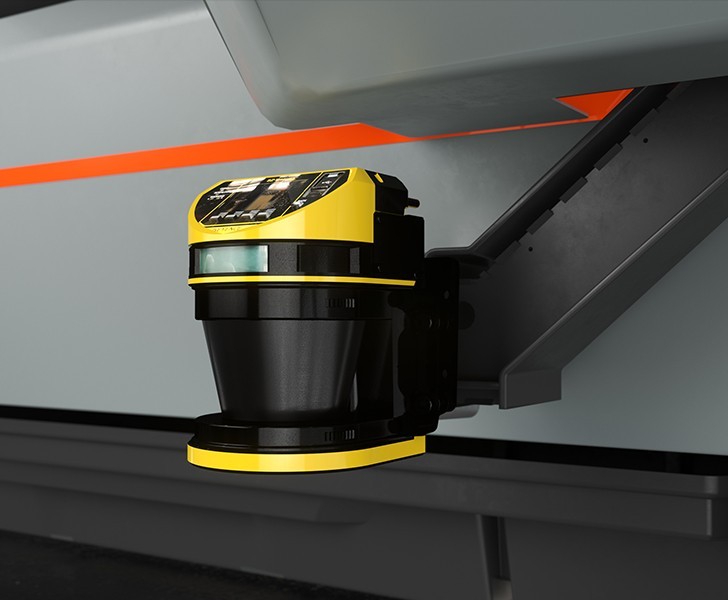

SCANNER LASER

La protection de l'opérateur est assurée par un système de surveillance de la zone de travail par scanner laser. Ce système de contrôle intelligent, associé à l'absence de références fixes au centre de la machine, est particulièrement utile en mode pendulaire, car il permet de gérer les deux zones de travail en configuration variable, même asymétrique, programmables au cas par cas. La machine offre une grande sécurité, tout en étant flexible et adaptable aux différentes exigences de travail.
